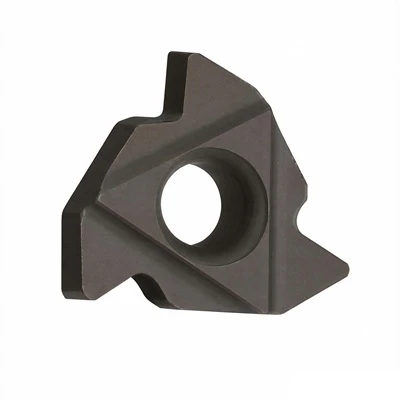

অয়েল পাইপ ইন্টারনাল থ্রেডিং এপিআই ইনসার্ট হল একটি উচ্চ-নির্ভুল থ্রেডিং টুল যা তেলের আবরণ, টিউবিং এবং ড্রিল পাইপ উপাদানগুলির অভ্যন্তরীণ API থ্রেড মেশিন করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
এটি পেট্রোলিয়াম কেসিং, টিউবিং এবং পাইপ কাপলিং উত্পাদন সহ OCTG (অয়েল কান্ট্রি টিউবুলার গুডস) উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়। সন্নিবেশটি API পেট্রোলিয়াম থ্রেড মান অনুযায়ী অভ্যন্তরীণ থ্রেড প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে, যেমন API রাউন্ড থ্রেড এবং API বাট্রেস থ্রেড।
অয়েল পাইপ ইন্টারনাল থ্রেডিং এপিআই ইনসার্ট তার সুনির্দিষ্টভাবে তৈরি কাটিং দাঁত ব্যবহার করে ধীরে ধীরে পেট্রোলিয়াম পাইপ বা কাপলিং এর ভিতরে প্রয়োজনীয় API অভ্যন্তরীণ থ্রেড প্রোফাইল তৈরি করে।
থ্রেডিং প্রক্রিয়া চলাকালীন, বিশেষভাবে ডিজাইন করা ব্লেড জ্যামিতি পাইপের ভিতরের প্রাচীরের সাথে জড়িত থাকে এবং নির্দিষ্ট API থ্রেড ফর্ম অনুযায়ী উপাদান সরিয়ে দেয়। একটি সম্পূর্ণ অভ্যন্তরীণ সংযোগ প্রোফাইল তৈরি করার জন্য কাটিং প্রান্তগুলি ধীরে ধীরে থ্রেড ক্রেস্ট, রুট, ফ্ল্যাঙ্ক অ্যাঙ্গেল এবং পিচের মাত্রা তৈরি করে।
পেট্রোলিয়াম পাইপের জন্য, অভ্যন্তরীণ থ্রেড শুধুমাত্র একটি যান্ত্রিক সংযোগ নয়, এটি একটি গুরুত্বপূর্ণ সিলিং কাঠামোও। থ্রেডিং ব্লেড নিশ্চিত করে যে থ্রেড প্রোফাইল API প্রয়োজনীয়তার সাথে মেলে, পাইপ সংযোগটি অর্জন করতে দেয়:
সঠিক থ্রেড ব্যস্ততা
নির্ভরযোগ্য যান্ত্রিক শক্তি
কার্যকর চাপ sealing
তেলক্ষেত্র অবস্থার অধীনে স্থিতিশীল সংযোগ কর্মক্ষমতা
কাটিয়া প্রান্তের নির্ভুল বিন্যাস প্রতিটি থ্রেডিং চক্রের সময় নিয়ন্ত্রিত উপাদান অপসারণ সক্ষম করে, থ্রেডের বিকৃতি হ্রাস করে এবং উত্পাদন প্রক্রিয়া জুড়ে সামঞ্জস্যপূর্ণ থ্রেড জ্যামিতি নিশ্চিত করে।

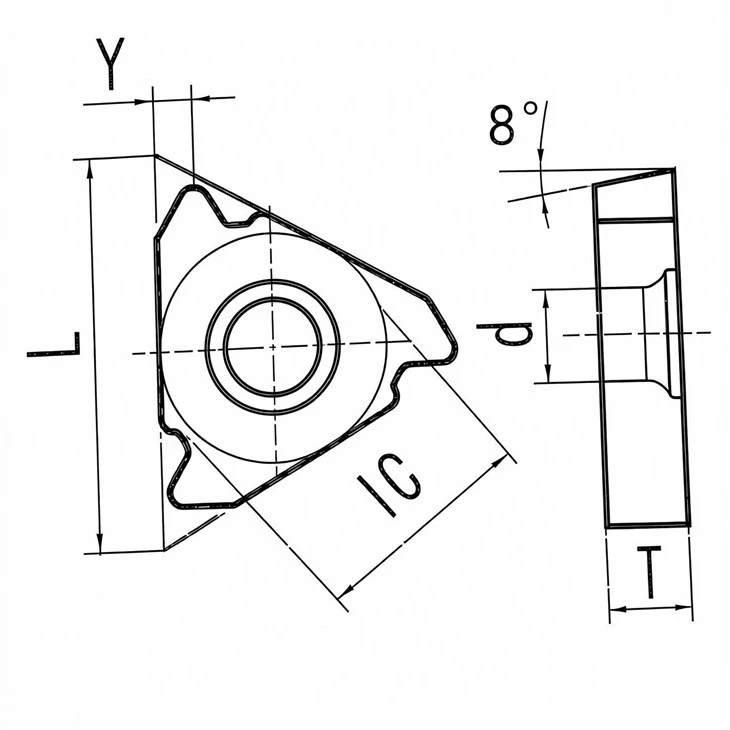

প্রযুক্তিগত পরামিতি
|
টাইপ |
থ্রেড স্ট্যান্ডার্ড |
টিপিআই |
আইপিএফ |
Y |
থ্রেড স্পেসিফিকেশন |
|
22NR4API382 |
V-0.038R |
4 |
1:6 |
2.5 |
NC23~NC50 |
|
22NR4API383 |
V-0.038R |
4 |
1:4 |
2.6 |
NC56~NC77 |
|
22NR4API502 |
V-0.050 |
4 |
1:6 |
2.8 |
6-5/8REG, 5-1/2FH, 6-5/8FH |
|
22NR4API503 |
V-0.050 |
4 |
1:4 |
2.8 |
5-1/2", 7-5/8", 8-5/8" REG |
|
22NR5API403 |
V-0.040 |
5 |
1:4 |
2.3 |
2-3/8"~4-1/2" REG; 3-1/2" FH 4-1/2" FH |
|
22NR6API551 |
V-0.055 |
6 |
1:8 |
1.5 |
NC10~NC16 |
|
27NR4API382 |
V-0.038R |
4 |
1:6 |
2.6 |
NC23~NC50 |
|
27NR4API383 |
V-0.038R |
4 |
1:4 |
2.8 |
NC56~NC77 |
|
27NR4API502 |
V-0.050 |
4 |
1:6 |
2.8 |
6-5/8REG, 5-1/2FH, 6-5/8FH |
|
27NR4API503 |
V-0.050 |
4 |
1:4 |
2.8 |
5-1/2", 7-5/8", 8-5/8" REG |
|
27NR5API403 |
V-0.040 |
5 |
1:4 |
2.3 |
2-3/8"~4-1/2" REG |
|
4Y1N3 |
V-0.038R |
4 |
1:6 |
3.7 |
NC23~NC50 |
|
4Y2N3 |
V-0.038R |
4 |
1:4 |
3.7 |
NC56~NC77 |
|
5Y3N3 |
V-0.040 |
5 |
1:4 |
3.7 |
2-3/8"~4-1/2" REG; 3-1/2" FH 4-1/2" FH |
|
4Y4N3 |
V-0.050 |
4 |
1:4 |
3.7 |
5-1/2", 7-5/8", 8-5/8" REG |
|
4Y5N3 |
V-0.050 |
4 |
1:6 |
3.7 |
6-5/8REG, 5-1/2FH, 6-5/8FH |
|
4Y5N3-1T |
V-0.050 |
4 |
1:12 |
3.7 |
6-5/8REG, 5-1/2FH, 6-5/8FH |
|
4Y7N3 |
V-0.065 |
4 |
1:6 |
3.7 |
4 FH 2-3/8~5-1/2 IF |
|
MZ4Y1N3 |
V-0.038R |
4 |
1:16 |
3.7 |
NC23~NC50 |
